Moyens d’essais
InNOVAtive LOop for Oil Process • NOVALOOP
Présentation

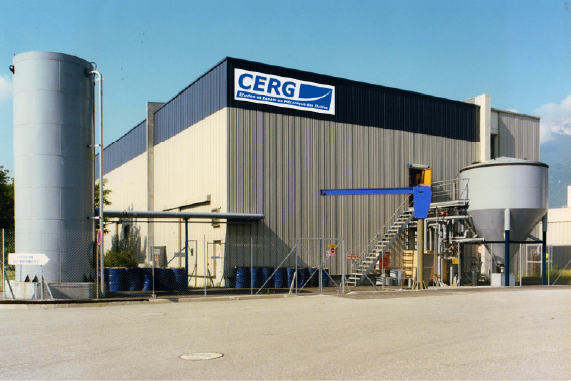

Le hall 5 du CERG est dédié aux activités de process Oil&Gas. Il accueille des projets de R&D liés à la séparation, coalescence eau/pétrole dans les programmes Subsea Process et Flow insurance.
Analyse de coalescence de gouttes d'huile dans un vortex
Développement de séparateur cyclonique contro-rotatif
Plusieurs moyens sont présents : Boucle hydraulique en kérosène pour optimisation de pompe à carburant, boucle dédiée à la lubrification de transmission de puissance, banc de pression cyclée haute température, haute pression.
Remis à niveau en 2013, il peut accueillir les futurs projets de séparation Deep Offshore, séparateur cyclonique, étude des slugs ou encore érosion par le sable.
Une boucle en brut est disponible afin de compléter les études prototypes en similitude.
Prestations proposées
- Étude de séparateurs polyphasiques (huile, eau, gaz, sable)
- Détermination des performances Oil-in-Water et Water-in-Oil d’équipements utilisés dans le Flow Insurance
- Étude de slugs, émulsions en similitude ou en brut
- Dimensionnement de systèmes de type Subsea Process (Conditionnement, alimentation, séparation)
- Conception de séparateurs cycloniques (simple, double à paroi tournante)
- Réalisation d’essais de performances et de validation sur pompes, vannes
- Expertise en fin d’essais et analyse des échantillons prélevés
- Formation et aide à la conception
Performances de l’installation
Fluides
Huile, eau, air, particules
Débit eau
0 à 35 m3/h
Débit huile
0 à 15 m3/h
Pression
0 à 16 bars
Température
Ambiante à +80°C
Stockage
30 m3
Spécificités
Équipement ATEK, possibilité d'accès restrictif, 150 m2 au sol, boucle équipée d'un process de retraitement
Moyens complémentaires
Boucle d'essai de pompes au kérosène, banc de pression cyclée en température
