Boucle d’Essais de Pompes en Eau Chaude, Chargée au CERG • EPEC3

Présentation

La boucle d’essais EPEC3 a été conçue pour tester les installations de sauvegarde des centrales nucléaires en situations accidentelles.
Elle permet de tester l’ensemble des organes de sécurité : pompes, vannes, clapets…

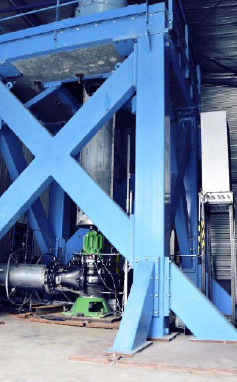

Moyen d'essai EPEC3 CERG

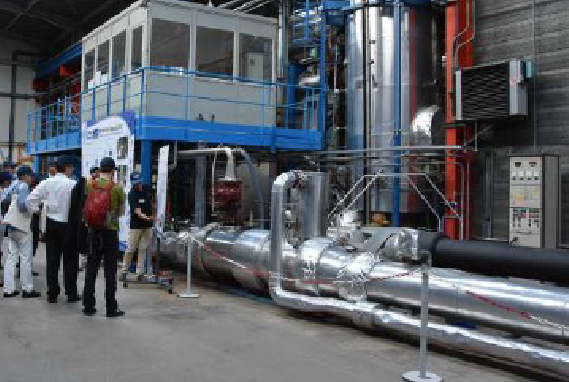

Moyen d'essai EPEC3 CERG

Elle permet de reproduire les conditions nominales de pression, température et débit, chocs thermiques, eau chargée et faible NPSH. Les prestations réalisées par le CERG interviennent en soutien des exploitant dans la démonstration de sûreté (parc en activité) ainsi que dans le cadre de la qualification d’équipements dédiés au nouveau nucléaire (HPC, EPR2, SMR).

Les principaux éléments de la boucle sont :

  • Le circuit principal avec la pompe ou le matériel en essai
  • Le préssuriseur permettant la mise en pression ou sous-vide pour les essais de NPSH ou de cavitation
  • L’échange thermique 6MW permettant la réalisation d’essais entre +20°C et +140°C en continu
  • La bâche de transfert de 12m2 et la vanne 3 voies permettant la réalisation des transitoires thermiques
  • Le système d’injection des particules afin de reproduire des situations accidentelles en eau chargée : APRP (Accident de Perte de Réfrigérant Primaire) et AG (Accident Grave)

Prestations proposées

Contactez-nous
  • Mesure des performances hydrauliques et comportement mécanique en eau froide et en eau chaude
  • Détermination du NPSH pour les pompes ou détermination du Cv pour la robinetterie
  • Fabrication et fourniture de débris normalisés
  • Réalisation d’essais d’endurance en eau chargée
  • Réalisation d’essais de chocs thermiques (chocs chaud de +20°C à +180°C ou chocs froids de +180°C à +40°C)
  • Réalisation d’essais d’endurance longue durée avec arrêts et démarrages
  • Expertise en fin d’essais et analyse des échantillons prélevés
  • Formation et aide à la conception
Contactez-nous

Performances de l’installation

Débit

4 à 1 500 m3/h

Température

Ambiante à 140°C continu
à 180°C max

Pression

BP 12 bars
HP 200 bars

Circuit primaire

DN 350

Volume bâche transfert

12 m3

Puissance réfrigérant

6 MW

Adaptation de la boucle

Pompe multicellulaires horizontales, pompe verticales, horizontales, robinetteries, clapets...
