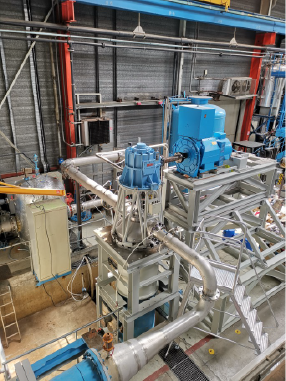

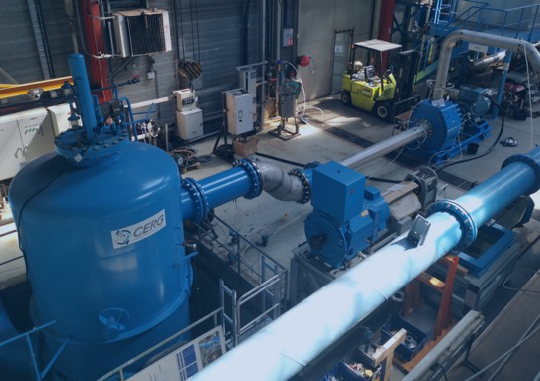

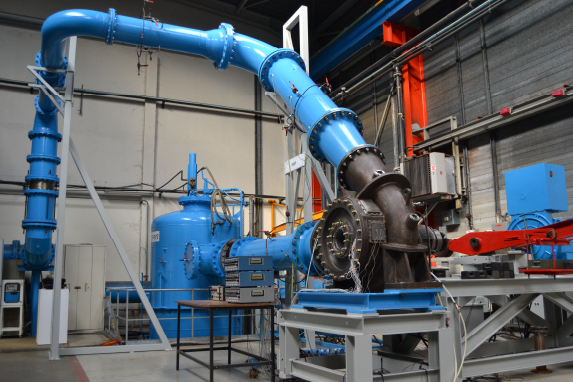

Boucle d’Étude et d’Essais de pompes • BEEP
Présentation
Cette boucle est destinée à l’étude amont en phase de design et de R&D. Elle permet la réalisation de mesures de bas NPSH, fluctuations de pression, cavitation, performances et rendement.
Elle est également utilisée pour la validation sur modèle réduit des performances de pompes grand format (pompe CRF, pompes primaires…).
Elle est conforme à la norme ISO 9906. Sa grande précision permet également de mener des études de cavitation avancée.
Prestations proposées
- Développement de pompe ou d’internes (diffuseur, redresseur, becquet)
- Détermination des performances (H=f(Q), NPSH requis, rendement)
- Caractérisation hydroacoustique (mesures de fluctuation de pression)
- Étude en cavitation avancée des pompes axiales ou verticales
- Mesure de champs de vitesse (PIV) en entrée/sortie des rotors, stators, organes d’aspiration
- Possibilité de tester des modèles échelle 1 et échelle réduite en similitude
- Formation et aide à la conception
Performances de l’installation
Débit
0 à 1 m3/s
Pression
0 à 16 bars
Interfaces
DN500 ou DN350
Entraînement
0 à 3 000 rpm / 220 kW
NPSH
min 1 m
Mesures disponibles
Pression, débit, couple, vitesse, puissance, rendement, fluctuation de pression, visualisation de cavitation, effort axial-radial et fluctuation d’efforts
