Étude de slug • STUDYSLUG
Présentation
La boucle STUDYSLUG a été développée par le CERG dans le cadre de son programme de recherche dans le domaine des écoulements diphasiques.

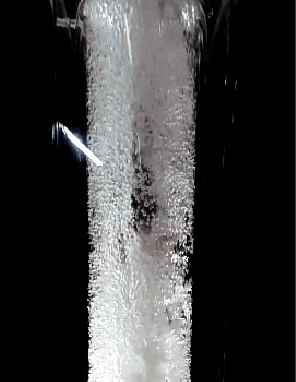

Analyse du taux de vide de façon visuelle lors de l'analyse de régime d'écoulements multiphasiques

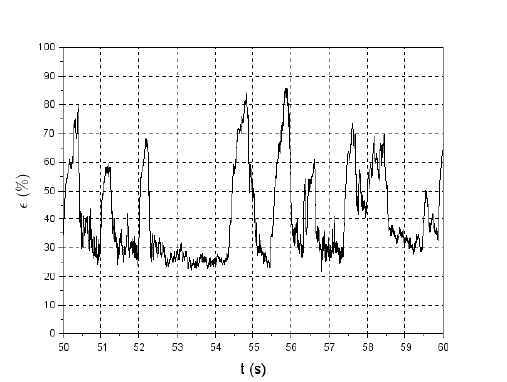

Analyse du taux de vide de façon temporelle lors de l'analyse de régime d'écoulements multiphasiques

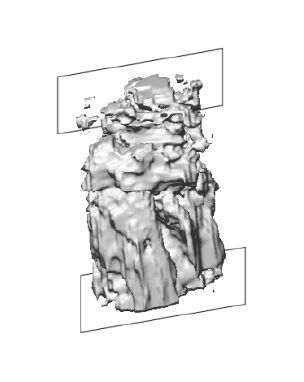

Analyse du taux de vide de façon spatiale lors de l'analyse de régime d'écoulements multiphasiques
Elle permet de reproduire les écoulements ascendants sur de grands diamètres avec une longueur suffisante afin que le régime soit établi. Cette boucle repose sur un puits profond de 60m existant au CERG, ainsi que les servitudes air et eau du laboratoire.
La boucle STUDYSLUG est composée d’une ligne d’injection d’air comprimé et d’une ligne d’injection d’eau. Les débits de chaque ligne sont mesurés par des instrumentations spécifiques.
Le mélange se fait par l’intermédiaire d’un émulsionneur en partie basse du puits, à 45m de profondeur.
Les caractéristique de l’écoulement ascendant sont enregistrées par des capteurs de pression statique le long de la ligne, de capteurs de vibration, de capteurs de pressions fluctuantes et d’un wire mesh 3D pour l’analyse de distribution.
Prestations proposées
- Étude des cartographies d’écoulements en régime multiphasique
- Injection d’air dans les circuits de pompage
- Qualification d’équipements de séparation ou anti-slug
- Développement d’équipements de mesure de type OIW/WIO ou débitmètre multiphasique
- Caractérisation vibratoire sur riser en présence de régime slug
Performances de l’installation
Débit
1 à 300 m3/h
Débit gaz
1 à 1 400 m3
Pression
0 à 10 bars
Section d'essai
DN150
Taux de vide
0 à 100%
Fluides
Air comprimé, eau industrielle
Adaptation de la boucle
étude de régimes d'écoulements, qualification d'équipements
